単　相

一次電圧

440V.400V.380V

複巻

二次電圧

220V.200V

乾式自冷

容　量

50VA～ 10KVA

形　式

仕　　　　様

端子
ネジ

 絶縁
種別

寸　　法 mm

重量
kg

取付
穴Φ

一次電圧

Ｅ

 FG

二次電圧

容量

形状

Ｗ

Ｈ

Ｄ

Ａ

Ｂ

ECL42-50

0

380V

400V

　440V
　

E

 FG

0

200V

220V

50VA

TB

M3.5

E

76

90

95

55

70

1.3

4.5X10

ECL42-100

100VA

TB

M3.5

E

86

98

100

66

66

1.7

4.5X10

ECL42-150

150VA

TB

M3.5

E

96

107

104

75

70

2.4

5.5X10

ECL42-200

200VA

TB

M3.5

E

96

107

114

75

80

3.0

5.5X10

ECL42-300

300VA

TB

M3.5

B

105

115

111

80

81

3.6

6(ﾀﾞﾙﾏ穴)

ECL42-500

500VA

TB

M3.5

B

134

145

110

111

92

6.0

7(ﾀﾞﾙﾏ穴)

ECL42-750

750VA

TB

M3.5

B

153

160

125

111

102

9.3

7(ﾀﾞﾙﾏ穴)

ECL42-1K

1KVA

TB

M3.5/M4

B

153

160

145

111

122

11.8

7(ﾀﾞﾙﾏ穴)

ECL42-1.5K

1.5KVA

TB

M4

B

177

175

175

90

150

17.5

7.0X20

ECL42-2K

2KVA

TB

M4

B

177

175

195

90

170

21.0

7.0X20

ECL42-3K

3KVA

TB

M4/M5

B

180

190

225

90

180

29.1

7.0X20

サービスホール

140

180

7.0X11

ECL42-4K

4KVA

TB

M5

B

250

255

190

180

150

38.0

8.0X27

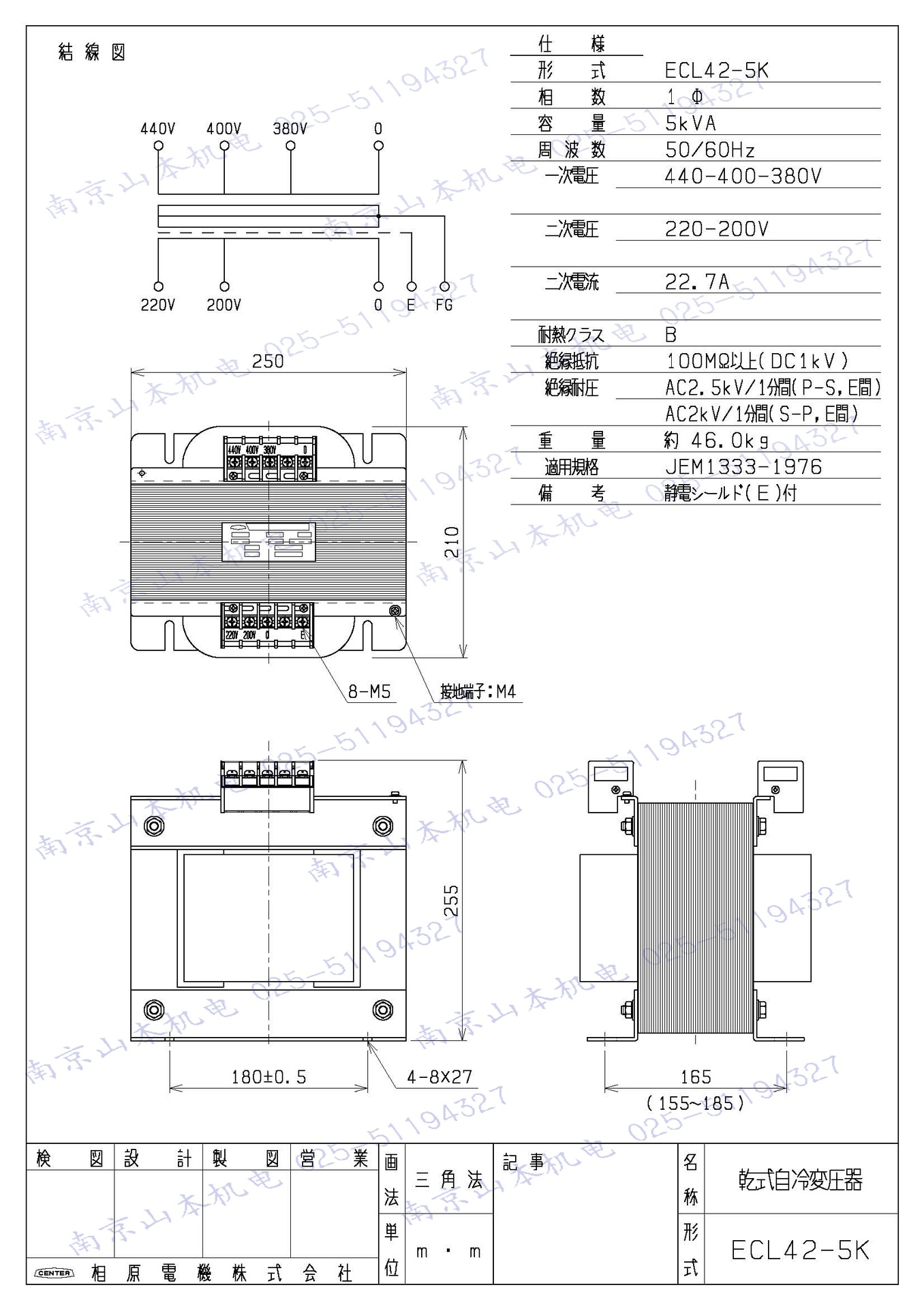

ECL42-5K

5KVA

TB

M5

 B

250

255

210

180

165

46.0

8.0X27

受

ECL42-6K

6KVA

TB

M5

 H

260

310

240

150

175

55.0

11.0X22

受

ECL42-7.5K

7.5KVA

TB

M5/M6

 H

260

360

265

150

165

60.0

11.0X22

受

ECL42-10K

10KVA

TB

M5/M6

 H

280

400

295

200

165

75.0

11.0X22
