高精度,多功能电阻计--鹤贺3565电阻计
来源: | 作者:山本机电 | 发布时间: 2018-01-11 | 431 次浏览 | 分享到:

随着变频器电源装置的大电流化、高频率化,

使用在电路上的电感器趋向于低电阻以及低损耗发展,

能够稳定测量更低电阻的需求应运而生!

3565数字电阻计

日本鹤贺3565是采样周期为100次/秒,响应速度为50ms的高速型数字电阻表

通过电阻测量,300mΩ至300kΩ的宽范围,10μΩ的高分辨率,可以进行高精度测量。 温度补偿功能,比率显示功能和温度转换功能可以测量绕组电阻的温升。 可以利用比较器存储功能的30个模式预先设置多个待测物体的测试条件。 数据输出包括RS-232C,可以从单机使用到系统使用。

各部件示意图

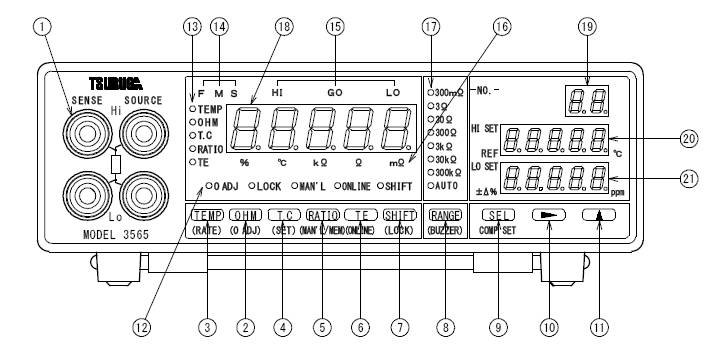

前面板



后面板



使用前的准备

1.检查:规格与运输是否有差异。如发生故障或不按规定运行,需要及时告知厂家型号名称/产品编号。

2.保管:长时间存放本产品时,请保存在低湿度的地方,避免阳光直射

使用前要检测的项目

使用AC 90〜250 VAC,电源频率50/60 Hz的电源电压。 另外,连接电源线时,需确认电源开关已关闭。

随产品提供的电源线插头适用于AC 100V.,使用200 V AC时,需使用专用插头进行更换。 将电源线连接到机后面板上的电源连接器。 电源线的插头是3个引脚,中心的圆形引脚接地。 当使用连接到插头的适配器将插头连接到插座时,一定要将从适配器出来的接地线连接到外部接地并接地。

插入250 V / 2 A的电源保险丝。本仪器的保险丝插座与电源线输入连接器相同。 在连接电源线之前,需按图取下保险丝插座的盖子,取出保险丝并检查额定值。包括备件在内的两个保险丝存放在帽子里。 沿左右方向推动前保险丝(备用保险丝),向后推保险丝。



注意事项

1.勿在以下地方使用,否则可能会导致故障或寿命缩短:

雨,水滴,阳光直射的地方

高温,高湿度和粉尘,有许多腐蚀性气体的地方

外部噪声,无线电波和静电源很多的地方

振动,冲击不断施加或大的地方

2.不要打开仪器箱子或改造主体
